實驗室潔凈車間的空氣過濾器系統過濾效果：實驗室用空氣過濾器(Air Filter)是指空氣過濾裝置，一般用于潔凈車間，潔凈廠房，實驗室及潔凈室，或者用于電子機械通信設備等的防塵。
空氣過濾器包括過濾器本體，過濾器本體上方的進口，空氣過濾器本體內部依次設置的第一過濾層，第二過濾層，第三過濾層，過濾器本體下方設有出口，三層過濾介質表面均設有一層抗菌材料，三層過濾層為棉花活性炭。

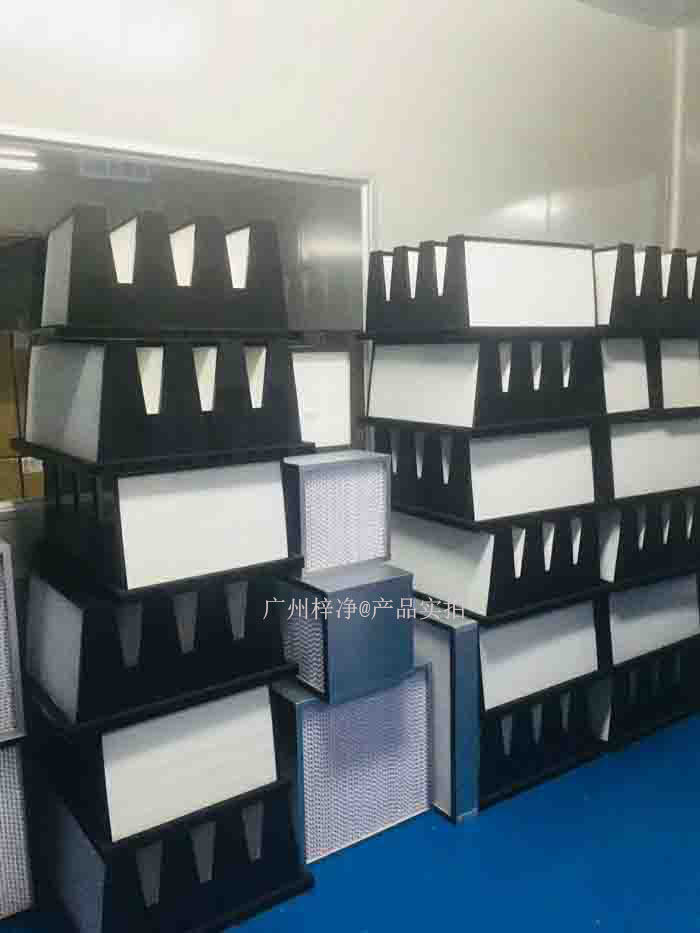

高效過濾器分別為無隔板高效過濾器，有隔板高效過濾器，耐高溫高效過濾器，組合式高效過濾器，超高效過濾器，DOP帶液槽式高效過濾器等等。
袋式中效過濾器，有隔板中效過濾器，FB板式中效過濾器，箱式中效過濾器，組合式中效過濾器等等。

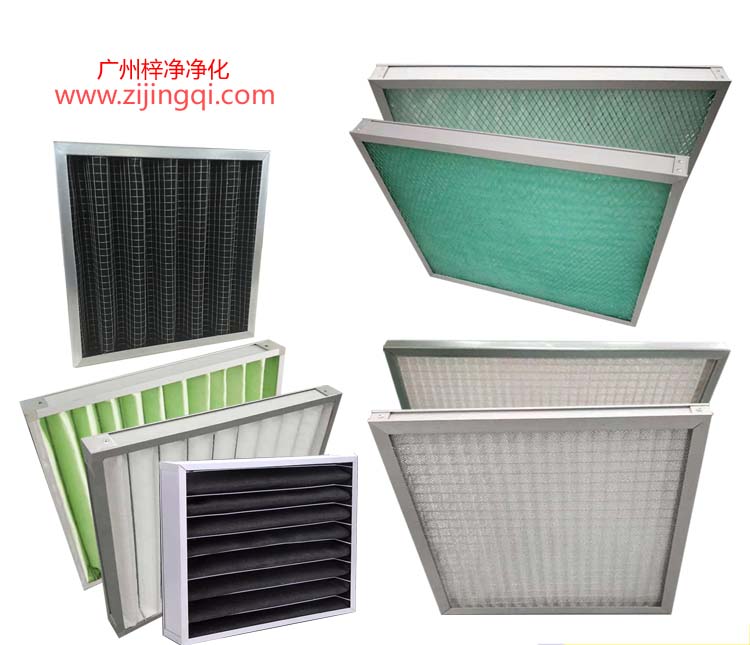

板式初效過濾器，袋式初效過濾器，金屬網初效過濾器、尼龍網粗效過濾器，活性炭初效過濾器、耐高溫初效過濾器等等。
技術方案存在以下缺陷：由于棉花活性炭使存在有效期的，當棉花活性炭吸附飽和后便失去了過濾效果，需要及時更換棉花活性炭。因此，方便拆卸過濾層的結構十分具有必要性。由附圖1可知，進口和出口均小于過濾器本體，如果從進口或者出口取出第一過濾層、第二過濾層、第三過濾層，將很難將棉花活性炭層準確放入過濾器本體內，該問題有待解決。
技術實現要素：
實驗室用空氣過濾器，其具有方便拆卸和更換過濾層的效果。
實驗室用空氣過濾器，包括過濾器本體，過濾器本體一側設置有進口，與所述進口相對的一側設置有出口，過濾器本體內沿從進口到出口的方向依次設置有第一過濾網、第二過濾網和第三過濾網；第一過濾網、第二過濾網和第三過濾網的側壁上均設置有彈簧鋼珠，過濾器本體內側壁上設置有與彈簧鋼珠卡嵌配合的卡槽。
通過采用技術方案，設置第一過濾網、第二過濾網和第三過濾網對空氣進行多層過濾，從而提高空氣的過濾效果。利用彈簧鋼珠與卡槽的卡嵌配合結構使得第一過濾網、第二過濾網和第三過濾網分別與過濾器本體固定，方便拆卸，從而能夠方便對其進行清洗或者更換，避免物理過濾方法的堵塞情況和化學過濾方法的失效情況，進而保障了空氣過濾效果。
進一步設置為：第一過濾網和第二過濾網分別包括若干個單位網一和單位網二；第一過濾網、第二過濾網和第三過濾網還包括分別包圍第一過濾網、第二過濾網和第三過濾網的框體，第一過濾網和第二過濾網的框體內設置有多個隔板，所述隔板形成有多個網格，單位網一和單位網二均與網格卡嵌配合且均與網格可拆卸連接；所述彈簧鋼珠位于框體上。
通過采用技術方案，將第一過濾網和第二過濾網分別分割成單位網一和單位網二，在第一過濾網、第二過濾網體積較大而顯笨重時，整體更換十分不便。分別對單位網一和單位網二進行更換，則減輕了更換負擔。
進一步設置為：所述單位網一、單位網二上均至少設置有兩個掛鉤，所述隔板和框架上設置有與掛鉤卡固配合的穿孔，掛鉤為可彎折的掛鉤。
通過采用技術方案，將單位網一、單位網二上的掛鉤分別插入穿孔中然后彎折掛鉤避免掛鉤脫離穿孔，從而完成單位網一、單位網二與隔板的固定。在需要拆卸單位網一、單位網二時，彎折掛鉤使其脫離穿孔即可，從而方便清洗和更換。
本實用新型進一步設置為：所述框體靠近過濾器本體內側壁的側壁上設置有橡膠墊。
通過采用技術方案，橡膠墊提高了第一過濾網、第二過濾網和第三過濾網與過濾器本體的密封性，減少由第一過濾網、第二過濾網和第三過濾網于過濾器本體之間的縫隙穿過的氣流，從而提高了空氣的過濾效果。
進一步設置為：?jiǎn)挝痪W(wǎng)一、單位網二上均穿設有拉環。
通過采用技術方案，拉環方便對單位網一、單位網二施力，使單位網一、單位網二脫離網格，從而方便拆卸和更換的操作。
進一步設置為：第二過濾網上的網孔孔徑小于第一過濾網上的網孔孔徑，第一過濾網和第二過濾網之間設置有活性炭層。
通過采用上述技術方案，活性炭中有毛細管，這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體充分接觸。當這些氣體碰到毛細管時被雜質吸附，起凈化作用。第一過濾網和第二過濾網進行分層過濾，第一過濾網過濾掉空氣中顆粒較大的灰塵，第二過濾網進一步過濾較小的灰塵，從而減輕了第一過濾網和第二過濾網的過濾壓力，提高過濾質量。
第三過濾網表面設置有泡沫層，泡沫層遠離第三過濾網的側壁上涂覆有氧化鋅層。
通過采用技術方案，泡沫層可以最大程度地吸附空氣中的微粒并過濾，氧化鋅作為一種氧化抗菌材料具有較強抗菌效果，從而達到凈化空氣的效果。
進一步設置為：第三過濾網呈波紋型。
通過采用上述技術方案，波紋型的第三過濾網增大了與空氣接觸的面積，從而使得空氣與第三過濾網充分接觸，提高過濾效果。
綜上技術效果為：
1、通過第一過濾網、第二過濾網和第三過濾網以及彈簧鋼珠和卡槽卡嵌配合結構的設置，從而提高過濾效果并方便拆卸和更換第一過濾網、第二過濾網和第三過濾網的效果；
2、通過單位網一、單位網二以及隔板的設置，從而達到了方便拆卸和更換第一過濾網、第二過濾網和第三過濾網的效果；
3、通過拉環的設置，從而達到了方便拆卸和更換第一過濾網、第二過濾網和第三過濾網的效果。
附說明
1、過濾器本體；11、進口；12、出口；13、卡槽；14、橡膠墊；2、第一過濾網；21、單位網一；3、第二過濾網；31、單位網二；32、泡沫層；33、氧化鋅層；4、第三過濾網；5、框體；51、隔板；52、網格；53、穿孔；6、彈簧鋼珠；61、掛鉤；62、拉環；63、活性炭層。
具體實施方式
實驗室用空氣過濾器，包括過濾器本體1，過濾器本體1一側設置有進口11，與進口11相對的一側設置有出口12。空氣由進口11進入過濾器本體1內，經過過濾后從出口12流出。過濾器本體1內沿從進口11到出口12的方向依次設置有第一過濾網2、第二過濾網3和第三過濾網4。對空氣進行多層過濾，從而提高空氣的過濾效果。
進口11所在側壁與過濾器通過螺栓可拆卸連接。第一過濾網2和第二過濾網3分別包括若干個單位網一21和單位網二31。第一過濾網2、第二過濾網3和第三過濾網4還包括分別包圍第一過濾網2、第二過濾網3和第三過濾網4的框體5，第一過濾網2和第二過濾網3的框體5內設置有多個隔板51，隔板51形成有多個網格52。在本實施例中，隔板51設置有兩個，形成有三個網格52。單位網一21和單位網二31均與網格52卡嵌配合且均與網格52可拆卸連接。隔板51靠近過濾器本體1內側壁的側壁上設置有彈簧鋼珠6，過濾器本體1內側壁上設置有與彈簧鋼珠6卡嵌配合的卡槽13。將第一過濾網2和第二過濾網3分別分割成單位網一21和單位網二31，在第一過濾網2、第二過濾網3體積較大而顯笨重時，整體更換十分不便。分別對單位網一21和單位網二31進行更換，則減輕了更換負擔。利用彈簧鋼珠6與卡槽13的卡嵌配合結構使得第一過濾網2、第二過濾網3和第三過濾網4分別與過濾器本體1固定，方便拆卸，從而能夠方便對其進行清洗或者更換，保障了空氣過濾效果。
單位網一21和單位網二31上均至少設置有兩個掛鉤61，隔板51和框架上均設置有與掛鉤61卡固配合的穿孔53。單位網一21和單位網二31上均穿設有拉環62，方便對單位網一21、單位網二31施力，使單位網一21、單位網二31脫離網格52，從而方便拆卸和更換的操作。將單位網一21、單位網二31上的掛鉤61分別插入穿孔53中然后彎折掛鉤61避免掛鉤61脫離穿孔53，從而完成單位網一21、單位網二31與隔板51的固定。在需要拆卸單位網一21、單位網二31時，彎折掛鉤61使其脫離穿孔53即可，從而方便清洗和更換。
隔板51靠近過濾器本體1內側壁的側壁上設置有橡膠墊14，橡膠墊14與隔板51經高溫硫化粘結而成，起到了密封作用，使空氣被充分過濾，減少從隔板51和過濾器本體1之間的縫隙穿過的氣流，提高過濾效果。
第二過濾網3上的過濾孔小于第一過濾網2上的網孔，第一過濾網2和第二過濾網3之間設置有活性炭層63?；钚蕴恐杏忻?xì)管，這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體充分接觸。當這些氣體碰到毛細管時被雜質吸附，起凈化作用。
第三過濾網4表面設置有泡沫層32，泡沫層32遠離第三過濾網4的側壁上涂覆有氧化鋅層33。第三過濾網4呈波紋型，增大與空氣的接觸面積，使得過濾更充分。泡沫層32進一步對空氣中的顆粒進行過濾，氧化鋅層33起到殺菌功效，從而進一步凈化空氣。
原理為：第一過濾網2、第二過濾網3和第三過濾網4對空氣進行多層過濾，從而提高空氣的過濾效果。利用彈簧鋼珠6與卡槽13的卡嵌配合結構使得第一過濾網2、第二過濾網3和第三過濾網4分別與過濾器本體1固定，旋動螺栓使進口11所在側壁與過濾器本體1分離，拉動第一過濾網2、第二過濾網3和第三過濾網4使其彈簧鋼珠6脫離卡槽13，即可方便拆卸第一過濾網2、第二過濾網3和第三過濾網4，從而能夠方便對其進行清洗或者更換，避免物理過濾方法的堵塞情況和化學過濾方法的失效情況，進而保障了空氣過濾效果。
