袋式空氣過濾器金屬框架的設計構想(初效、中效、高效)，隨著對通道工藝認識的進一步深入，通道空調設備已經不再是以前認為的外圍輔助設備了，現已上升到了工藝設備的層面，歸到關鍵設備范疇。降低袋式空氣過濾器生產成本和使用成本具有重要意義。
目前袋式空氣過濾器及其框架的使用現狀及存在問題，袋式空氣過濾器金屬框架設計構想，并從框架結構、組成及優缺點等方面詳細介紹了該袋式空氣過濾金屬框架的研究構想。
袋式空氣過濾器；金屬框架；一次性框架；重復使用；拆卸方便；節約效果明顯方便；徹底；
一、引言

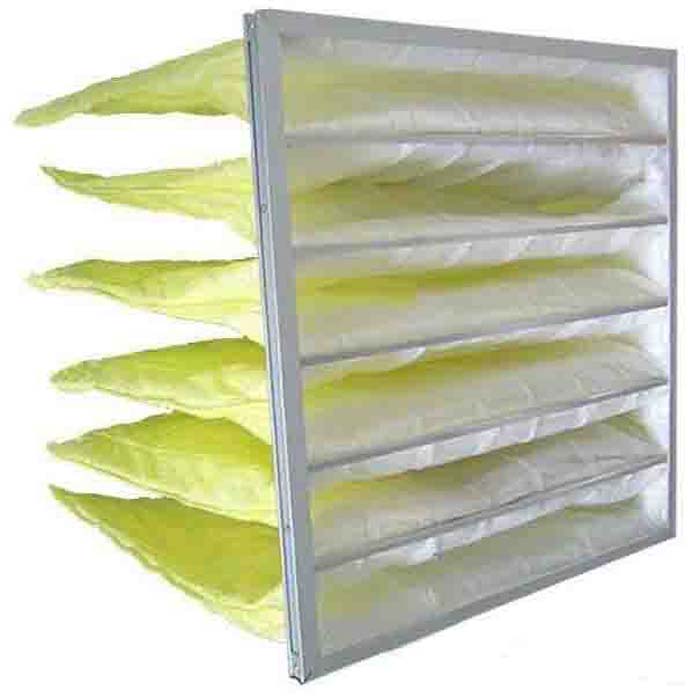

隨著我們對生產、生活環境認識、要求的不斷深入和提高，袋式過濾器被廣泛應用于中央空調通風系統，是一般通風空調系統必不可少的，它是過濾的主力軍。大多數用戶的空氣處理機組或其他氣體處理設備所使用的初、中效袋式過濾器在通過清洗后，均在多次重復使用，以降低其使用成本。而袋式過濾器的金屬外框已占到整個過濾器生產成本的20%以上，因此，設計出制造成本更低、拆卸組裝效率更高、沖洗效果更佳的氣體袋式過濾器（含框架）勢在必行。
二、袋式空氣過濾器使用現狀及存在問題
袋式過濾器被廣泛應用于中央空調通風系統，是一般通風空調系統必不可少的，它是過濾的主力軍。制藥、醫院、電子、食品等工業凈化中，還可作為高效過濾器的前端過濾，以減少高效空氣過濾器的負荷，延長其使用壽命。由于袋式過濾器的迎風面積大，因此它的容塵量大，風速低，被認為目前最好的中效過濾器結構。
目前，大多數用戶的空氣處理機組或其他氣體處理設備所使用的初、中效袋式過濾器在通過清洗后，均在多次重復使用，以降低其使用成本。在沖洗時，要想提高濾袋的沖洗效果，就需要將濾袋同其框架進行分離。而現在所使用的袋式過濾器（一次性框架除外），濾袋同框架之間要么采用壓條和螺絲來組裝固定，要么采用壓條和拉鉚釘來固定，使得框架同濾袋分離比較困難，不但需要輔助工具及輔材如螺絲刀、拉鉚槍、拉鉚釘?shù)韧?，還比較費時費力，又耗輔材。
由于過濾器框架同濾袋的分離比較費時費力，相當一部分用戶所使用的初、中效袋式過濾器框架是一次性的，這樣一來，不僅造成金屬材料的極大浪費，也使得使用成本居高不下。
還有相當一部分用戶在通過更換新的濾袋，即重復使用過濾器框架來降低使用成本，因?yàn)楝F(xiàn)行大部分過濾器框架使用的都是些不易生銹的鋁質、不銹鋼或鍍鋅板材料，金屬框架可以多次使用。但目前所使用的過濾器框架形式在組裝、拆卸時均是比較費時費力，又耗輔材。
鑒于以上原因，特需開發一種既方便組裝、拆卸，又可重復使用的新型袋式氣體過濾器金屬框架。
三、基板玻璃生產線通道空調設備的研究構想
空氣過濾器新的金屬框架結構構想如下：
本構想涉及一種氣體過濾器金屬框架，具體涉及一種方便組裝、拆卸的袋式氣體過濾器金屬框架。適用于一次性、多次重復使用氣體袋式過濾器金屬框架，方便同濾袋組裝、拆卸以及框架的回收利用。
本框架的組成主要包括外框1、內框2、支撐3、加固夾4，具體結構形式見附圖1。本框架外框1及內框2所使用的材料包括冷軋板噴塑、鍍鋅或金屬板材進行其他表面處理、鋁型材、不銹鋼、鍍鋅板等金屬材料，支撐濾袋的支撐3采用鋼絲（表面進行處理）或其他金屬材料進行制作，支撐同框架之間也可以采用鋼絲或其他金屬材料直接焊接或鉚固。
一般情況下，外框1、內框2及濾袋配套使用時不需要加固夾4，它們之間的裝配之間的緊密度就可以滿足一般用戶要求，但如果遇到單位面積上要求通過較大風量時，可采用一定數量的加固夾4將外框1和內框2加固的更緊，確保濾袋不脫離框架，滿足大風量用戶要求。
加固夾4的制作（樣式見圖1）及使用說明：加固夾4上部采用鋼絲進行制作，下部采用彈簧鐵皮制作，圖中H及W的具體數值根據框架中A、B、C值的大小來確定。
四、本構想的創新點主要包括以下四個方面
1.本框架同濾袋裝配及拆卸分離時，不需要拉鉚槍、螺絲刀等手動、電動工具及螺釘、拉鉚釘?shù)容o材，不僅減少裝配工時，而且可節約工具、輔材等消耗，從而大大降低袋式氣體過濾器產品制造成本。
2.本框架可重復使用，而且在重復使用過程中（同濾袋的拆卸分離、組裝等），不再消耗任何輔材。
3.本框架非常方便濾袋的組裝與分離，使得可沖洗袋式過濾器的濾袋沖洗更加方便、徹底、有效。
4.框架的重復使用，可以減少鋼材的消耗，降低環境污染。
五、結束語
隨著我們對袋式空氣過濾器制造及現場實際使用認識的不斷深入，我們會對袋式氣體過濾器框架進行進一步研究、探討、改進，通過與現場使用人員的密切聯系，以及各自的專業經驗，設計出制造成本更低、拆卸組裝效率更高、沖洗效果更佳的氣體袋式過濾器（含框架），為過濾器的制造產業及用戶成本節約出份力。
