中效過濾器的制作方法(2021版)，中效過濾器是一種運用于工業凈化、食品等行業的過濾器，具有空塵量大、風速低等優點，中效過濾器過濾是分離技術的一種，主要是依靠過濾材料截留懸浮在空氣中的固體顆粒物，從而使固體顆粒物與空氣分離的操作。中效過濾器由于迎風面大，因此容塵量大、風速低，目前被廣泛用于中央空調通風系統中級過濾、制藥、醫院、電子、食品、等工業凈化中；還可做為高效過濾的前端過濾，以減少高效過慮的負荷，延長其使用壽命。

中效過濾器運作過程中濾袋位置方面還存在一些缺陷。

中效過濾器難以監測其是否破損或堵塞，只能按照規定在使用一段時間后進行例行檢查，然后視情況進行清洗或更換中效過濾袋，如果在使用過程中突然發生破損或堵塞，將難以在短時間內發現。

中效過濾器的過濾袋達到使用期需要更換，框架隨之報廢，不能重復使用，浪費嚴重。

制作中效過濾器技術實現要素：
針對現有技術存在的缺陷，提供一種中效過濾器，其結構合理、組合裝配簡便、濾袋框架可以重復使用，還可大大提高過濾器的使用壽命。

目的，包括過濾器上下開口的箱式外框架、設置于外框架內的濾袋、設置于外框架兩端的出口端蓋和進口端蓋；所述外框架一端與出口端蓋相連，所述外框架另一端與進口端蓋相連。

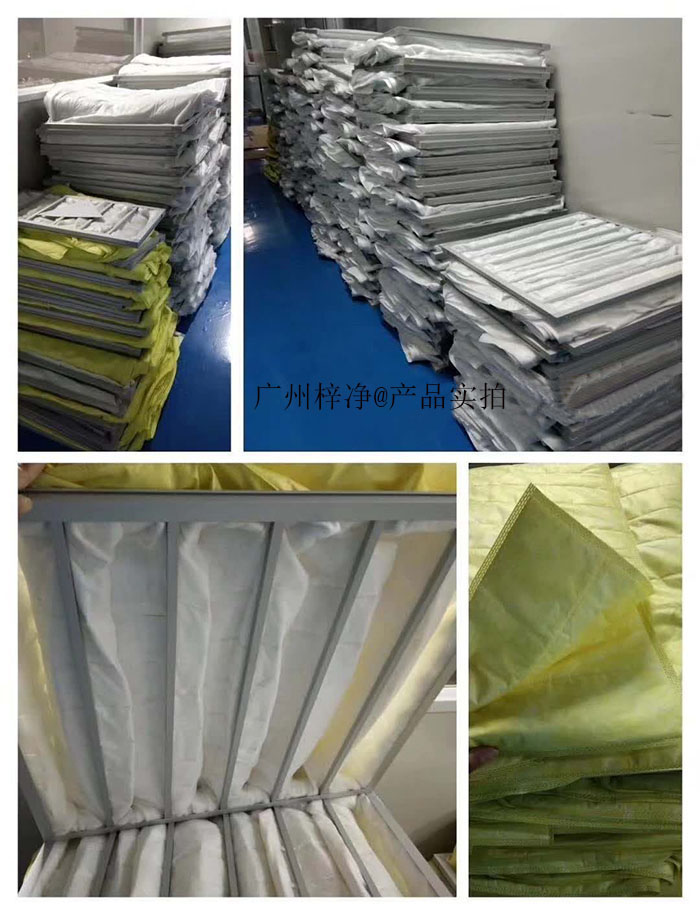

中效濾袋包括濾袋框架、過濾袋及龍骨架；中效過濾袋的開口的一端連接到濾袋框架；所述龍骨架等間距地設置于濾袋框架的內側；過濾袋為多個，多個過濾袋通過所述龍骨架分別連接于所述濾袋框架上。

中效過濾袋的進氣口所對的外框架開口端通過一進氣端安裝架依次與一預過濾器及進氣端蓋可拆卸連接；預過濾器位于過濾袋與進氣端蓋之間。

中效過濾器濾袋出氣口一側的外框架端口可拆卸式連接有一出氣端蓋。進氣端蓋設置有進氣口，出氣端蓋設置有出氣口；該進氣口外周設置有用于與外圍裝置連接的進氣口法蘭，該出氣口外周設置有用于與外圍裝置連接的出氣口法蘭。還包括一用于檢測進氣口及出氣口之間壓差的空氣壓差計。

過濾器進氣端安裝架與濾袋可拆卸式連接；該進氣端安裝架與濾袋的連接處設置有起密封作用的密封墊片；進氣端蓋與濾袋的連接處設置有起密封作用的密封墊片，所述出氣端蓋與濾袋出氣口一側的外框架端口的連接處設置有起密封作用的密封墊片。

另一種優選方案，龍骨架為兩片鍍鋅鋼板，所述兩片鍍鋅鋼板夾設在所述濾袋的袋體的兩側，鉚接在一起。
過濾袋包括兩邊袋及中袋，邊袋的外側通過鉚釘鉚接在所述濾袋框架的外側，邊袋的內側可拆卸式連接在所述濾袋框架的內側。

濾袋框架上設置有卡塊，預過濾器通過該卡塊與預過濾器卡接。出氣端蓋內還連接有一壓板，該壓板是與所述過濾袋的形狀相配合的折疊型；過濾袋置于所述壓板上，對過濾袋起到支撐作用。

中效過濾器空氣壓差計的進風端與進氣口相連通，所述空氣壓差計的出風端與出氣口相連通。

可有效監測中效過濾器是否破損或堵塞，方便空調管理人員日常監測，發現異常及時處理。

結構合理、組合裝配簡便、濾袋框架可以重復使用等優點。

預過濾器可以根據需要隨時更換，同時，箱體式外框架、出口端蓋、進口端蓋實現全封保護，大大提高過濾器的使用壽命。增設壓板，使過濾袋在使用過程中不易變形。

附說明

下面結合做進一步說明。保護范圍不僅局限于以下內容的表述。
1為出氣口法蘭、2為出氣端蓋、3為箱式外框架、4為進氣端安裝架、5為進氣端蓋、6為出氣口法蘭、7為壓板、8為密封墊片、9為濾袋、10為卡塊、11為預過濾器、12為中袋、13為邊袋、14為濾袋框架、15為龍骨架。

包括上下開口的箱式外框架、設置于外框架內的濾袋、設置于外框架兩端的出口端蓋和進口端蓋；所述外框架一端與出口端蓋相連，所述外框架另一端與進口端蓋相連。

濾袋包括濾袋框架、過濾袋及龍骨架；過濾袋的開口的一端連接到濾袋框架；龍骨架等間距地設置于濾袋框架的內側；所述過濾袋為多個，多個過濾袋通過龍骨架分別連接于濾袋框架上；濾袋框架可以重復使用。

過濾袋的進氣口所對的外框架開口端通過一進氣端安裝架依次與一預過濾器及進氣端蓋可拆卸連接；預過濾器位于過濾袋與進氣端蓋之間。進氣端蓋、外框架及出氣端蓋共同形成過濾器的外殼。

濾袋出氣口一側的外框架端口可拆卸式連接有一出氣端蓋。

進氣端蓋設置有進氣口，出氣端蓋設置有出氣口；該進氣口外周設置有用于與外圍裝置連接的進氣口法蘭，該出氣口外周設置有用于與外圍裝置連接的出氣口法蘭。

還包括一用于檢測進氣口及出氣口之間壓差的空氣壓差計。

優選地，進氣端安裝架與所述濾袋可拆卸式連接；該進氣端安裝架與濾袋的連接處設置有起密封作用的密封墊片；進氣端蓋與濾袋的連接處設置有起密封作用的密封墊片，出氣端蓋與濾袋出氣口一側的外框架端口的連接處設置有起密封作用的密封墊片。

優選地，龍骨架為兩片鍍鋅鋼板，兩片鍍鋅鋼板夾設在濾袋的袋體的兩側，鉚接在一起。

優選地，過濾袋包括兩邊袋及中袋，邊袋的外側通過鉚釘鉚接在濾袋框架的外側，邊袋的內側可拆卸式連接在濾袋框架的內側。具有結構合理、組合裝配簡便、效率高并且裝配后密封精度高、框架可以重復使用等優點。

優選地，濾袋框架上設置有卡塊，預過濾器通過該卡塊與預過濾器卡接。

優選地，出氣端蓋內還連接有一壓板，該壓板是與過濾袋的形狀相配合的折疊型；過濾袋置于所述壓板上，對過濾袋起到支撐作用。使用時，該過濾器的框架結構可以對濾袋實現全封保護，避免濾袋受外界環境影響而損壞，延長該過濾器的使用壽命。同時預過濾器可以起到對空氣預先過濾的作用，并可根據需要可隨時更換預過濾器，減少了過濾器的更換頻率，降低了整體能耗和人工。

優選地，空氣壓差計的進風端與進氣口相連通，空氣壓差計的出風端與出氣口相連通。作為一種實施例，中效過濾器正常狀態時，壓差為50 ～ 70pa，當壓差＜ 50pa時，表明中效過濾器已經破損，壓差越小，破損越厲害，應立即進行更換中效過濾器；當壓差大于70pa時，說明中效過濾器可能被灰塵堵塞，必須立即進行清洗，壓差越大，堵塞嚴重，必須對其進行更換。

折疊形與濾袋的折疊形相配合,（壓板為折疊型框架結構，）這樣壓板對濾袋進行定位。采用以上結構，將濾袋設置在折疊型框架結構內，進行定位，該折疊型框架在安裝完畢后位于箱式框架中，使得整個中效過濾器密封性好、強度高，保證過濾器使用過程中不變形。
